產品時間:2024-10-03 22:45:18
簡要描述:
脹緊套型號:Z11型脹緊套表面:光飾、拋光脹緊套材質:45#,40Cr,304,430等脹緊套用途:可連接內徑小的輪轂。脹緊套特征:可連接內徑小的輪轂。有自對中心功能。連接時,沒有輪轂的軸向移動。脹緊套使用方法:組合,拆卸要根據資料頁面的使用方法進行操作。 使用時,基本上 不要脫脂。 進行脫脂,可能會使...
脹緊套型號:Z11型
脹緊套表面:光飾、拋光
脹緊套材質:45#,40Cr,304,430等
脹緊套用途: 可連接內徑小的輪轂。
脹緊套特征: 可連接內徑小的輪轂。有自對中心功能。連接時,沒有輪轂的軸向移動。
脹緊套使用方法:組合,拆卸要根據資料頁面的使用方法進行操作。 使用時,基本上 不要脫脂。 進行脫脂,可能會使傳達扭矩降低,因此需要格外注意。 可以多段使用,但要根據規定進行組合,如確認輪轂強度,嚴格管理連接扭矩等。同時, 傳達扭矩不根據合用數量加倍。因此需要格外注意。
脹緊套注意事項:建議對輪轂和軸進行淬火等熱處理。軸強度不夠,導致傳達扭矩降低,或使連接環附著于軸上,無法將其拔出連接,拆卸后,重新使用時,要注意螺栓的變形和變長問題等。螺栓發生變性,變長問題時,不可重新使用。需更換新螺栓。
1).型號-內徑+外徑 Z11型、內徑d=14mm、外徑D=23mm
Z11-14×23
2).型號不清楚 需提供:內徑、外徑、高度

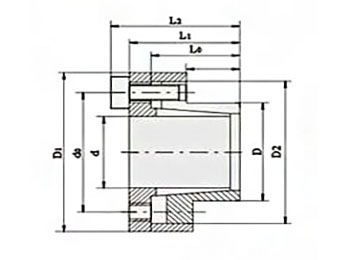

脹緊套產品規格型號表:
脹緊套規格 | 脹緊套基本尺寸 | 內六角螺釘 | 額定負荷 | Pf | MA | G | |||||||
L | L0 | L1 | L2 | D1 | D2 | 規格 | 數量 | Ft | Mt | ||||
mm | |||||||||||||
12×18 | 14 | 23 | 26 | 30 | 32 | 28 | M4×10 | 4 | 10.0 | 0.058 | 105 | 5 | 0.08 |
注:Z11型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。 |
脹緊套是一種無鍵聯結裝置,其原理和用途是通過高強度拉力螺栓的作用,在內環與軸之間、外環與輪轂之間產生巨大抱緊力,以實現機件與軸的無鍵聯結。當承受負荷時,靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點:對中精度高;安裝/調整/拆卸方便;強度高,聯結穩定可靠;在超載時可以保護設備不受損壞,尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
